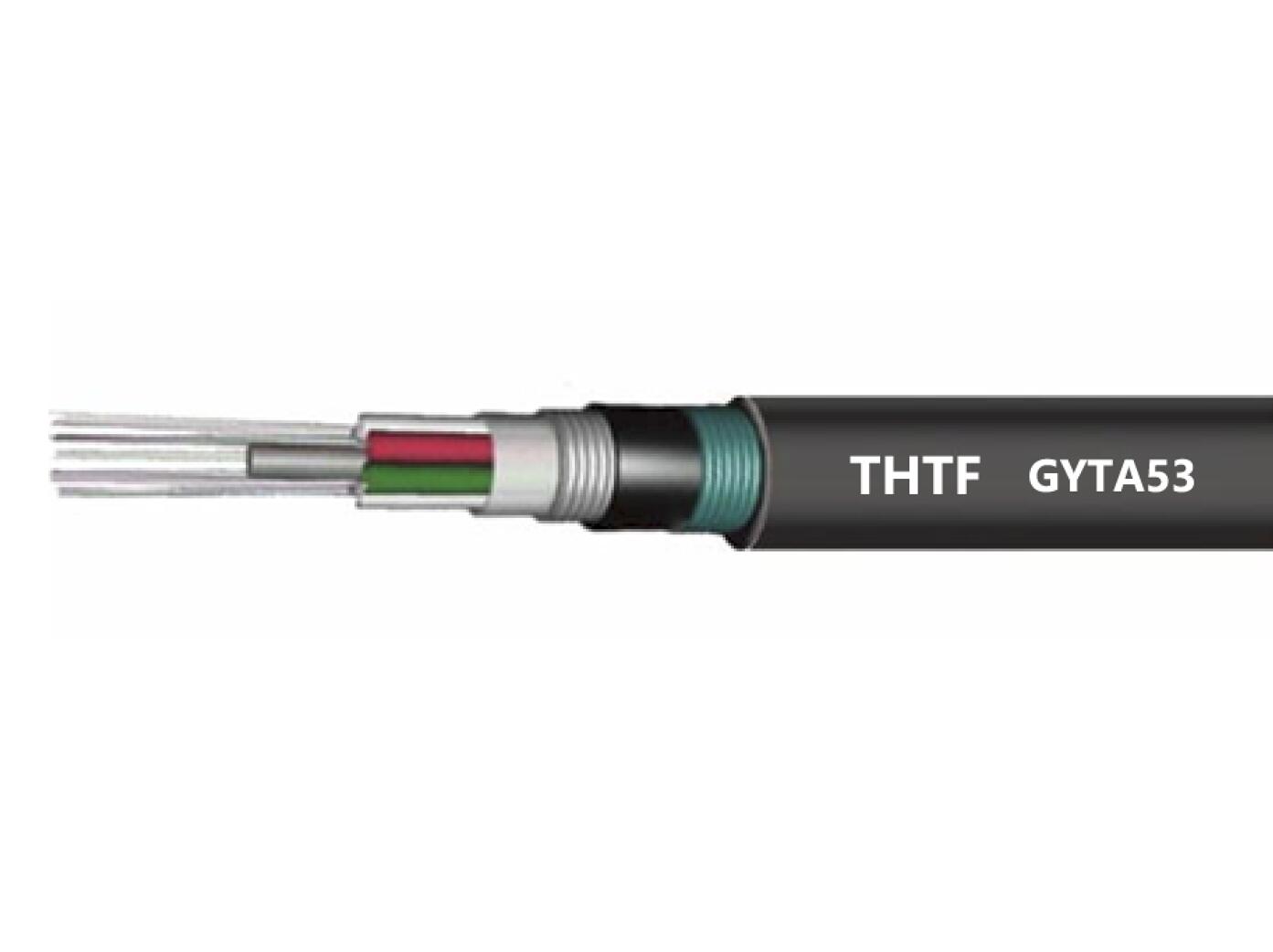

室外用GYTA53型层绞式主干光缆

产品特性

l  适用范围：架空（非自承）、管道、直埋

l  标准符合：YD/T 901

l  纤芯/包层直径：

-    单模：9.2±0.4μm / 125±0.7μm

-    多模：50±2.5μm / 125±2μm

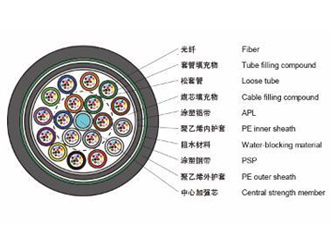

光缆结构

l  光纤结构：250μm松套光纤

l  光缆结构：层较式

l  金属加强方式：中心金属加强钢丝

l  套管填充物：管内满充无毒环保油膏，对光纤进行了关键性阻水保护

l  涂塑铝带：涂塑铝带(APL)防潮层，有效的确保光缆的防水性能

l  内护套材料：PE

l  阻水材料：良好的阻水材料防止光缆纵行渗水

l  涂塑钢带：双面涂塑钢带(PSP)提高光缆的抗透潮能力

l  外护套材料：PE

光学性能

<单模OS2>

l  衰减：@1310nm ≤0.36dB/km；@1550nm ≤0.22dB/km

<多模OM4>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：@850nm 4700MHz•km

l  全模式带宽：@850nm 3500MHz•km @1300nm 500MHz•km

<多模OM3>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 2000MHz•km

l  全模式带宽：@850nm 1500MHz•km @1300nm 500MHz•km

机械特性

l  允许拉伸力(N)：≤3000N（短期）、≤1000（长期）

l  允许压扁力(N/100mm)：≤3000（短期）、≤1000（长期）

l  动态弯曲半径：≥25倍光缆直径

l  静态弯曲半径：≥12.5倍光缆直径

环境性能

l  存储、使用温度：-40～60℃

线缆外径参考值（mm）

l  4-24芯：13.2±0.5

l  48/72芯：13.8±0.5

l  96芯：15.4±0.5

l  144芯：18.2±0.5

l  288芯：20.1±0.5

订货信息

l  可选芯数(x)：4/6/8/12/24/48/72/96/144/288
