多品牌六类非屏蔽双绞线测试对比浅析(中)导体断裂伸长率测试
线缆测试
作者:admin 责任编辑:admin 2021-10-26



01

送测样品

样品1:某国际知名品牌

样品2至样品5:

均为国内一线知名品牌

样品6:同方CC72004

样品7:同方CC71004

02


测试结果


实验方法:从送测样品中各取样线两段进行断裂伸长率测试,直接将祼铜样线通过断裂伸长率测试仪测试。断裂后的导体总长度应大于原长度×115%

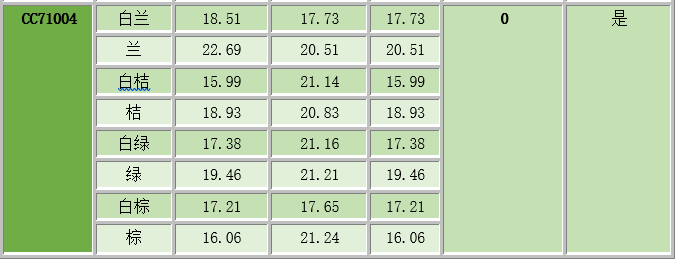

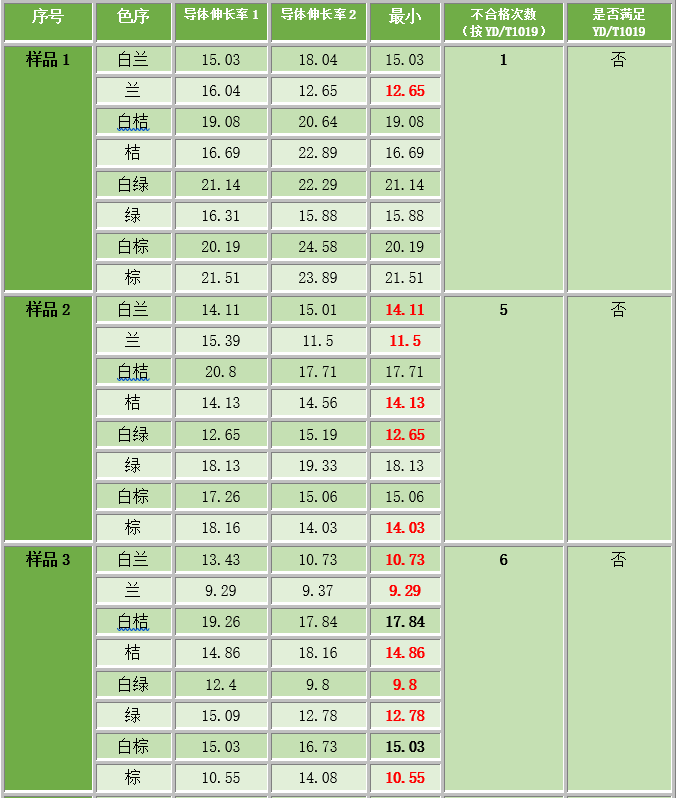

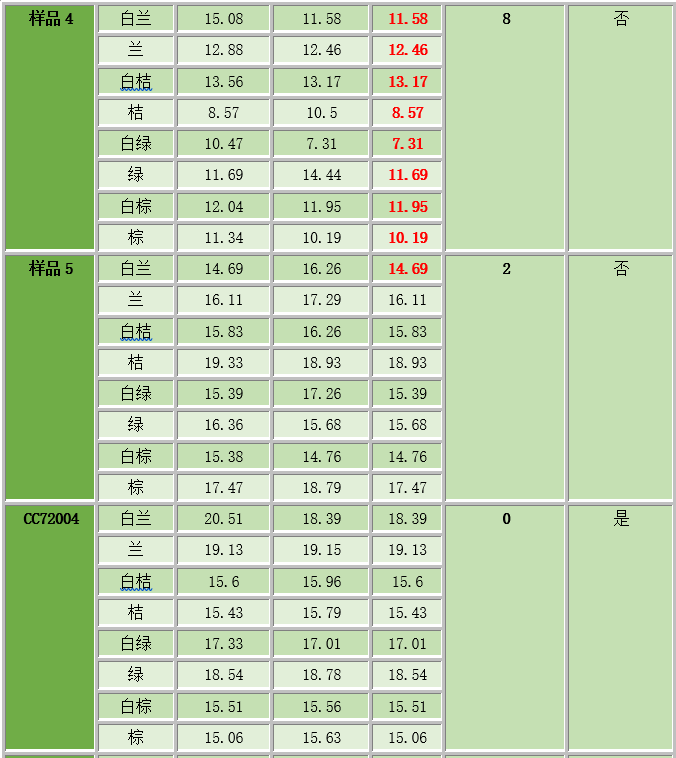

测试结果如下:




03

测试结论

按照YD/T 1019 导体断裂伸长率来进行测试发现,除同方两款产品外都有不满足的现象,特别是样品4样线全都不合格。

注:导体断裂伸长率不合格原因,

一般来讲有三个可能性。

01

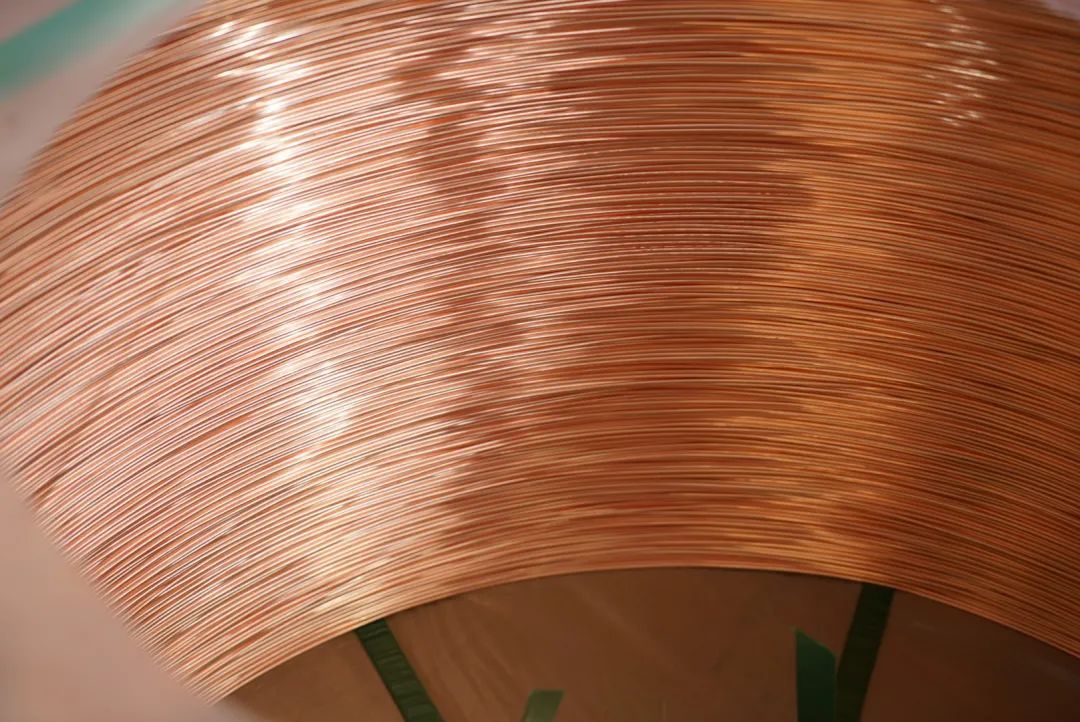

线缆铜材本身存在瑕疵

02

单线制作工艺中,软化电流不够,造成经过拉丝后铜丝的延展性不好。

03

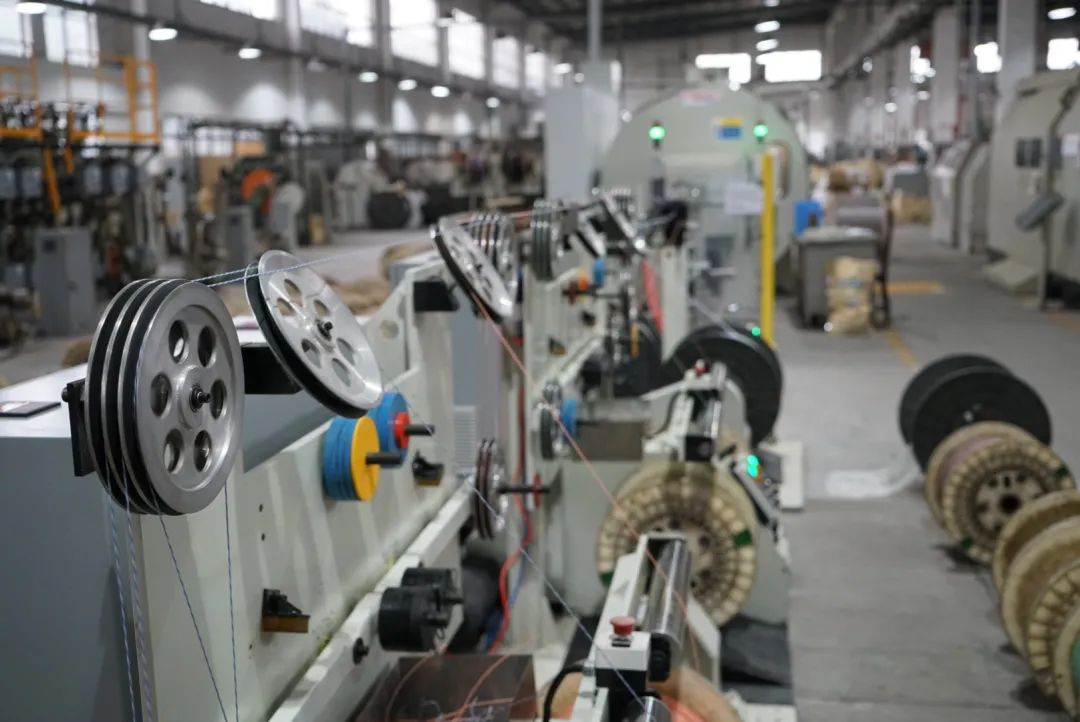

对绞工序中张力过大,破坏铜丝的晶体结构,延展性变差。


04

原因分析

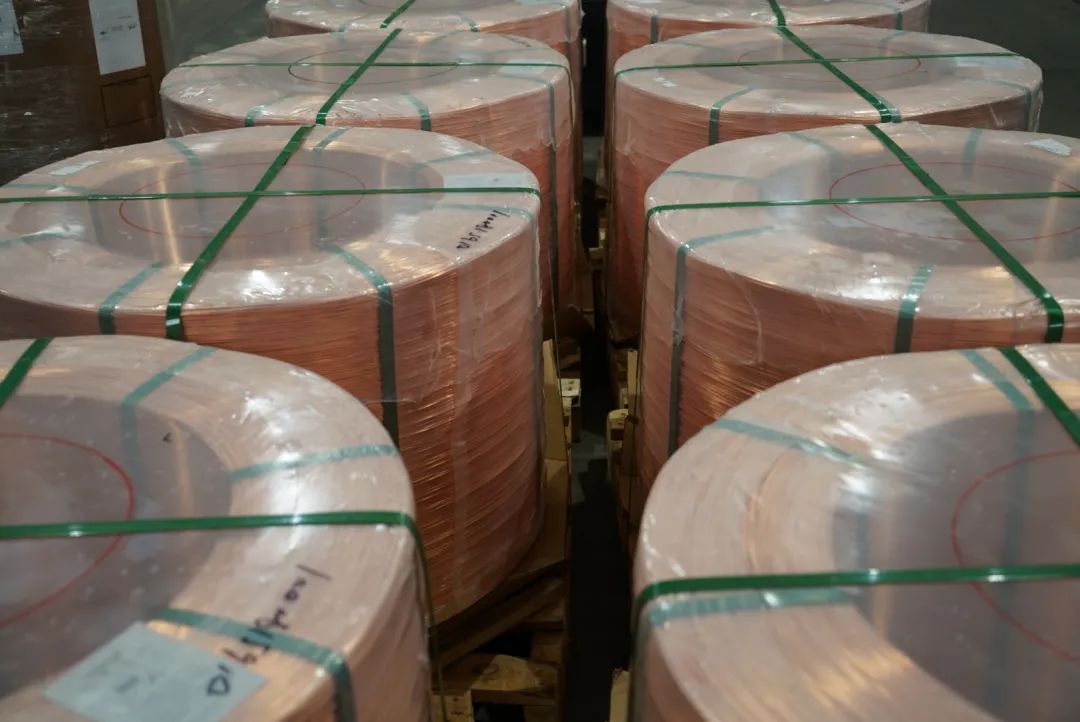

所有送测线缆的铜材均为电解铜,直流电阻均小于UL444中23AWG所规定的7.61欧姆/100米。不合格原因最大可能性是,生产过程中张力过大。张力过大是因为出线率高,线缆生产的时间成本降低,并且均摊下来的人工成本也相应降低。带来的不利因素就是线缆的性能降低,从本文中对比表就可以清楚看到。
